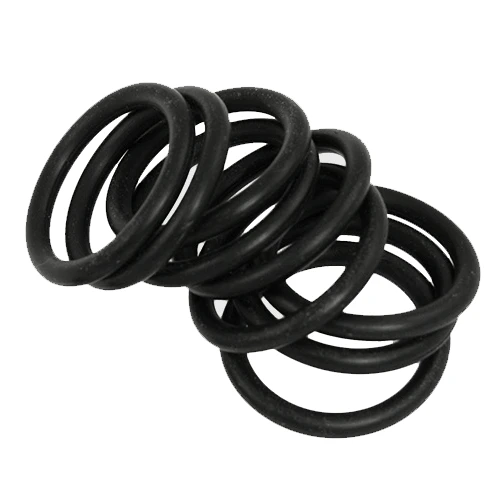

ہائی پریشر اینٹی ایکسٹریشن او رنگ
I. تکنیکی پیرامیٹرز
|
پیرامیٹر |
تفصیلات |
تکنیکی حوالہ |
|
سائز کی حد |
ID 10 ملی میٹر -100 ملی میٹر (حسب ضرورت) |
جی بی/ٹی 3452.1 معیاری |
|
مادی قسم |
این بی آر ، ایف کے ایم ، ای پی ڈی ایم |
ASTM D2000 |
|
آپریٹنگ درجہ حرارت |
-40 ڈگری ~ +200 ڈگری (fkm) |
ASTM D1418 |
|
زیادہ سے زیادہ ورکنگ پریشر |
2. 0 MPa (متحرک سگ ماہی) |
آئی ایس او 3601 |
|
کمپریشن سیٹ |
15 ٪ سے کم یا اس کے برابر (200 ڈگری × 70h) |
جی بی/ٹی 7759 |
|
کیمیائی مزاحمت |
تیزاب ، الکلیس ، تیل ، سالوینٹس |
ASTM D471 |
|
سطح کی کھردری |
ra 0. 8μm (صحت سے متعلق گراؤنڈ) سے کم یا اس کے برابر |
آئی ایس او 4288 |
ii. مادی خصوصیات اور انتخاب گائیڈ
نائٹریل ربڑ (این بی آر)
- فوائد: اعلی تیل کی مزاحمت (معدنیات/ہائیڈرولک تیل) ، لاگت سے موثر
- ایپلی کیشنز: عمومی کیمیائی میڈیا ، فوڈ گریڈ چکنا
فلوروئیلاسٹومر (ایف کے ایم)
- فوائد: اعلی درجہ حرارت برداشت (200 ڈگری مسلسل) ، تیز تیزاب مزاحمت (H₂SO₄/HCl) ، اوزون مزاحم
- ایپلی کیشنز: دواسازی کے ری ایکٹرز ، سنکنرن کیمیائی میڈیا
ای پی ڈی ایم ربڑ
- فوائد: بھاپ مزاحمت ، قطبی سالوینٹ مطابقت (کیٹونز/الکوحل)
- ایپلی کیشنز: فوڈ پروسیسنگ ، بھاپ نس بندی کے ماحول
iii. سگ ماہی کا طریقہ کار اور ڈیزائن
لچکدار اخترتی کا اصول
- 15 ٪ -30 ٪ پری کمپریشن مائکرو گیپس کو بھرنے کے لئے شعاعی رابطے کا دباؤ پیدا کرتا ہے
- پریشر کی مدد سے سگ ماہی: سسٹم کا دباؤ کم دباؤ والی نالی کی دیوار کی طرف او رنگ کو آگے بڑھاتا ہے
اینٹی ایکسٹریشن ڈیزائن
- ساحل کی سختی 70 ڈگری -90 ڈگری
- PTFE anti-extrusion rings mandatory for pressures >10 ایم پی اے
iv. کلیدی فوائد
صفر-لیکج وشوسنییتا
- رابطہ دباؤ> دو طرفہ سگ ماہی کے لئے میڈیا پریشر
- ہیلیم لیک کی شرح<1×10⁻⁶ Pa·m³/s
توسیع شدہ خدمت کی زندگی
- FKM lifespan >5 ، 000 گھنٹے 150 ڈگری پر
- پی ٹی ایف ای کوٹنگ رگڑ کے گتانک کو 40 ٪ (اختیاری) کم کرتی ہے
ریگولیٹری تعمیل
- ایف ڈی اے 21 سی ایف آر 177.2600 (کھانے سے رابطہ)
- یو ایس پی کلاس VI (دواسازی کی بایوکمپیٹیبلٹی)
V. عام ایپلی کیشنز
|
صنعت |
درخواست کا معاملہ |
تجویز کردہ مواد |
|
دواسازی |
بائیوریکٹر ایسپٹیک سگ ماہی (سی آئی پی/ایس آئی پی) |
پی ٹی ایف ای کوٹنگ کے ساتھ ایف کے ایم |
|
کیمیائی |
مرتکز سلفورک ایسڈ مکسنگ |
ایف کے ایم |
|
فوڈ پروسیسنگ |
خوردنی تیل ہوموگنائزر سگ ماہی |
ای پی ڈی ایم |
|
سیمیکمڈکٹر |
اعلی طہارت کیمیائی منتقلی |
ffkm (پرفلووروئیلسٹومر) |
ششم استعمال اور بحالی
تنصیب
- اخترتی کو روکنے کے لئے او رنگ بڑھانے والوں کا استعمال کریں
- رابطے کی سطحوں پر ایف ڈی اے گریڈ سلیکون چکنائی لگائیں
آپریشن مانیٹرنگ
- ہر 500hrs سیٹ کریں (25 ٪ سے کم یا اس کے برابر)
- Shut down if friction torque increases >20%
اسٹوریج
- یووی لائٹ سے دور رکھیں
- عمودی طور پر پھانسی ؛ کوئی اسٹیکنگ نہیں
vii. پروڈکٹ اسکیمیٹک (تنقیدی خصوصیات)
(نوٹ: ذیل میں تفصیلات کی وضاحت کی گئی ہے)
- کراس سیکشنل قطر رواداری ± 0. 05 ملی میٹر
- iso 3601- مطابقت پذیر نالی کے طول و عرض
- PTFE اینٹی ایکسٹروژن رنگ کی ترتیب
|
اندرونی قطر (ملی میٹر) |
تار قطر (ملی میٹر) |
|
5.3 |
1.8 |
|
5.6 |
1.8 |
|
6 |
1.8 |
|
6.3 |
1.8 |
|
6.7 |
1.8 |
|
6.9 |
1.8 |
|
7.1 |
1.8 |
|
7.5 |
1.8 |
|
8 |
1.8 |
|
7.1 |
2.65 |
|
7.5 |
2.65 |
|
8 |
2.65 |
|
8.5 |
2.65 |
|
9 |
2.65 |
|
9.5 |
2.65 |
|
10 |
2.65 |
|
10.6 |
2.65 |
|
11.2 |
2.65 |
|
11.8 |
2.65 |
|
12.5 |
2.65 |
|
38 |
1 |
|
100 |
2.65 |
|
106 |
2.65 |
